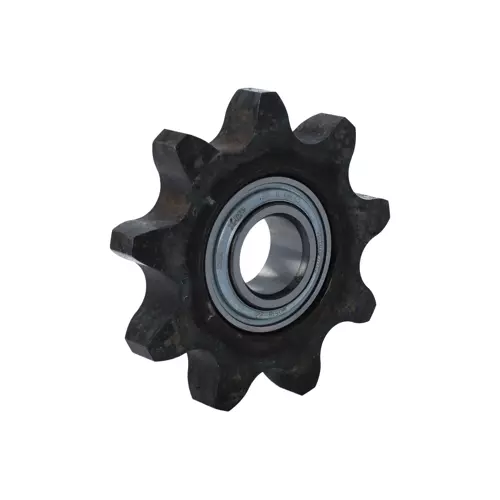

INA KSR25-L0-20-10-09-16轴承代号说明
K
S
R
2
5
-
L
0
-
2
0
-
1
0
-
0
9
-
1
6
KSR：链传动惰轮轮齿单元（惰轮链轮单元）
25：内径代号，内径：25 mm
-L0：塑料链轮
-：分隔符
20：链齿节距代码，节距：31.75mm
-：分隔符
10：链条代码（宽度指数或者相关标准）
-：分隔符
09：齿数：9个
-：分隔符
16：材质为钢 C45，硬度 HRC50±5，齿根侧面硬化处理
KSR：
链传动惰轮轮齿单元（惰轮链轮单元）
25：
内径代号，内径：25 mm
-L0：
塑料链轮
-：
分隔符
20：
链齿节距代码，节距：31.75mm
-：
分隔符
10：
链条代码（宽度指数或者相关标准）
-：
分隔符
09：
齿数：9个
-：
分隔符
16：
材质为钢 C45，硬度 HRC50±5，齿根侧面硬化处理
INA KSR25-L0-20-10-09-16轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 25 mm | 内径 |
| d | 0 mm | 上公差 |
| d | -0.01 mm | 下公差 |
| C1 | 17.6 mm | 链轮厚度 |
| D | 92.8 mm | 节圆直径（齿轮） |
| Dk | 103 mm | 叶尖直径（齿轮） |
| 0.58 kg | 重量 | |
| 尺寸参数 | ||
| C2 | 2.5 mm | 倒角宽度 |
| D | 52 mm | 外径 |
| C | 15 mm | 外圈宽度 |
| B | 21 mm | 带内圈 |
| 安装参数 | ||
| p | 1.25 inch | 齿 |
| z | 9 | 齿数 |
| x | ISO链 | |
| x | ANSI链 | |
