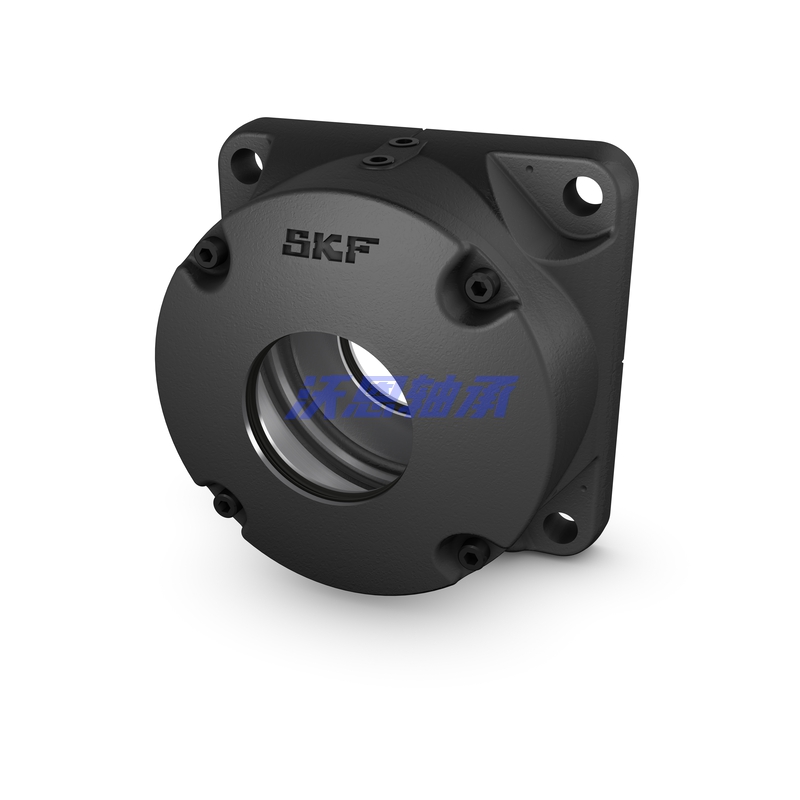

SKF FNL520B+2220K+H320轴承代号说明
F
N
L
5
2
0
B
+
2
2
2
0
K
+
H
3
2
0
FNL：法兰轴承座外壳
5：FNL 5 系列
20：轴承尺寸代码，孔径 100 mm
B：贯穿轴承外壳，无端盖
+2220K：轴承型号：2220K
+H320：附件型号：H320
FNL：
法兰轴承座外壳
5：
FNL 5 系列
20：
轴承尺寸代码，孔径 100 mm
B：
贯穿轴承外壳，无端盖
+2220K：
轴承型号：2220K
+H320：
附件型号：H320
SKF FNL520B+2220K+H320轴承相关产品
| 轴承座 | FNL 520 B | |
| 接触式密封件 | TFL 520 | |
| 轴承（基本型号） | 2220 K | |
| 紧定套 | H 320 | |
| 定位环 | FRB 10/180 |
SKF FNL520B+2220K+H320轴承尺寸
| 轴径 | dₐ | 90mm |
| 内部空间长度 | Cₐ | 56mm |
| 球面轴承座直径 | Dₐ | 180mm |
| 底座宽度 | A | 91mm |
| 法兰宽度 | A₁ | 30mm |
| 通过轴承的总宽度 | AB | 127mm |
| 轴承侧面端到轴承末端的距离 | Bₐ | 30mm |
| 轴承座端盖外径 | D | 224mm |
| 轴承座完整总高度 | H | 250mm |
| 球面轴承座的中心高度 | H₁ | 125mm |
| 联接螺栓之间的距离 | J | 198mm |
| 总长度 | L | 250mm |
| 联接螺栓孔的直径 | N | 22mm |
SKF FNL520B+2220K+H320轴承断裂载荷，轴承座
| 断裂载荷 | P₁ | 180kN |
| 断裂载荷 | P₂ | 185kN |
| 断裂载荷 | P₃ | 565kN |
SKF FNL520B+2220K+H320轴承质量
| 轴承座质量 | 19kg |
SKF FNL520B+2220K+H320轴承安装信息
| 端盖螺栓，尺寸 | M 10x30 | |
| 端盖螺栓，推荐拧紧扭矩 | 47Nm | |
| 适当的螺栓，尺寸 | 20mm | |
| 适用的联接螺栓等，推荐拧紧扭矩 | 385Nm | |
| 初次填充的润滑脂，20% | 320g | |
| 初次填充的润滑脂，40% | 500g |
SKF FNL520B+2220K+H320轴承尺寸图
