SKF GE10E轴承代号说明
G
E
1
0
E
GE：径向球面滑动轴承（关节轴承）
10：内径：10 mm
E：无润滑孔的开口外圈
GE：
径向球面滑动轴承（关节轴承）
10：
内径：10 mm
E：
无润滑孔的开口外圈

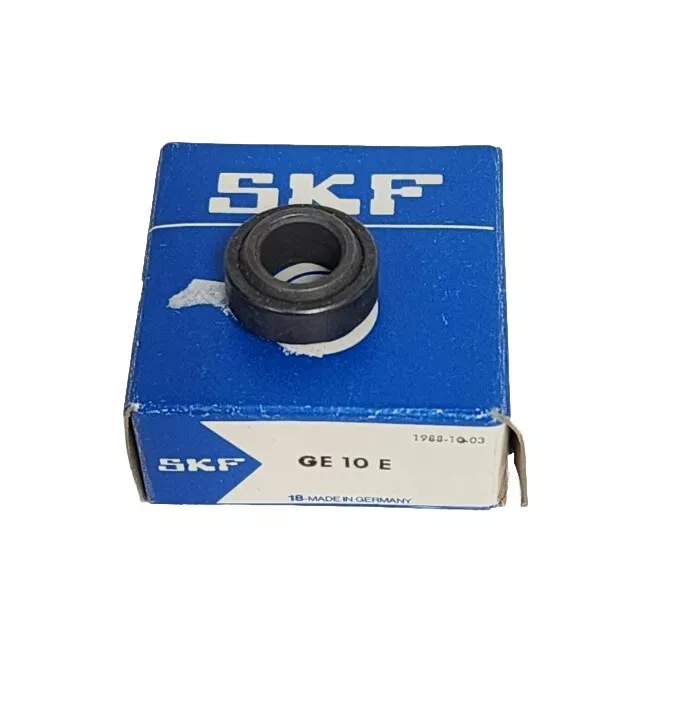

SKF GE10E轴承
| 润滑剂 | 定期重新润滑 - 润滑脂 | |
| 设计（滑动接触面组合） | 钢/钢 | |
| 密封解决方案 | 不需要密封件 |
SKF GE10E轴承尺寸
| 内径 | d | 10mm |
| 外径 | D | 19mm |
| 公称宽度 | B | 9mm |
| 外圈宽度 | C | 6mm |
| 倾斜角 | α | 12° |
| 内圈滚道直径 | dₖ | 16mm |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
| 外圈倒角尺寸 | r₂ min. | 0.3mm |
SKF GE10E轴承挡肩尺寸
| 轴挡肩直径 | dₐ min. | 11.7mm |
| 轴挡肩直径 | dₐ max. | 13.2mm |
| 轴承座挡肩尺寸 | Dₐ min. | 15.2mm |
| 轴承座挡肩尺寸 | Dₐ max. | 17.5mm |
| 轴倒角半径 | rₐ max. | 0.3mm |
| 轴承座倒角半径 | rb max. | 0.3mm |
SKF GE10E轴承数据计算
| 基本额定动载 | 8.15kN |
| 基本额定静载荷 | 40.5kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 静态特定最小载荷系数 | 500N/mm² |
| 材料常数 | 330 |
SKF GE10E轴承质量
| 球面滑动轴承质量 | 0.012kg |
SKF GE10E轴承尺寸图
