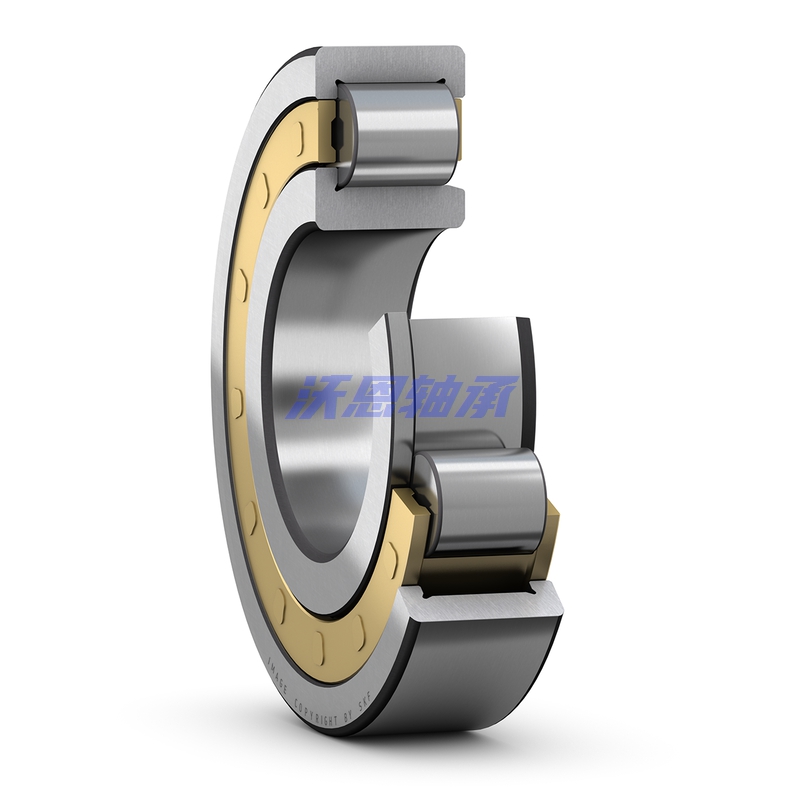

SKF NJ324ECM轴承代号说明
N
J
3
2
4
E
C
M
NJ:外圈双挡边,内圈单挡边
3:尺寸系列:03系列
24:内径:120 mm
EC:优化内部设计,装有更多更大的滚子,滚子端面与挡边接触优化
M:机切削黄铜保持架,滚子引导
NJ:
外圈双挡边,内圈单挡边
3:
尺寸系列:03系列
24:
内径:120 mm
EC:
优化内部设计,装有更多更大的滚子,滚子端面与挡边接触优化
M:
机切削黄铜保持架,滚子引导
SKF NJ324ECM轴承尺寸
内径 | d | 120mm |
外径 | D | 260mm |
宽度 | B | 55mm |
内圈(NJ、NUP、N、NF、NJF) 肩部直径 | d₁ ≈ | 168mm |
内圈肩部直径(NU、NJ、NUP、NUB、NF、NJF) | D₁ ≈ | 217.65mm |
内圈滚道直径(NU、NJ、NUP、NUB、 NJF) | F | 154mm |
外圈内径(NU、NJ、NUP、NUB、 NJF) | r₁,₂ min. | 3mm |
内圈(最小)内径(NU、NJ、NUB、 NJF) | r₃,₄ min. | 3mm |
正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 3.7mm |
SKF NJ324ECM轴承挡肩尺寸
隔块衬套(所有)最小许可外直径 | dₐ min. | 134mm |
隔块衬套(NU、NJ、NUB、 NJF) 最大许可外直径 | dₐ max. | 150mm |
轴肩最小许可外直径(NU、NJ、NUP、NUB; 不适合于圆锥孔) | db min. | 171mm |
轴承座肩或隔块衬套(所有)最大的许可内直径 | Dₐ max. | 244.8mm |
轴承基座和轴承座肩之间过渡段的最大允许半径(NU、NJ、NUP、NUB) | rₐ max. | 2.5mm |
SKF NJ324ECM轴承数据计算
基本额定动载 | 610kN |
基本额定静载荷 | 620kN |
疲劳载荷限值 | 69.5kN |
参考转速 | 2800r/min |
极限转速 | 3200r/min |
计算系数 | 0.15 |
限制值 | 0.2 |
轴向载荷系数 | 0.6 |
SKF NJ324ECM轴承质量
轴承重量 | 14.9kg |
SKF NJ324ECM轴承相关产品
角圈 | HJ 324 EC |
SKF NJ324ECM轴承(3D图)
点击获取3D图
服务器生成3d图中...
3d图下载中 {{percentComplete}}%
1、鼠标左键按住旋转,右键按住移动,滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看,可在电脑端查看。
3、如发现图纸有误,欢迎及时告知我们。
SKF NJ324ECM轴承尺寸图
