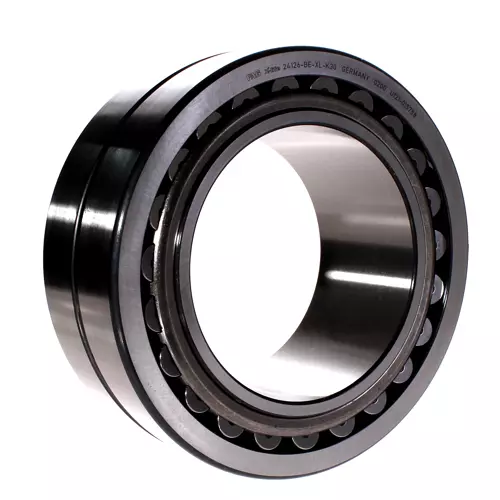

FAG 24126-BE-XL-K30-C3轴承代号说明
2
4
1
2
6
-
B
E
-
X
L
-
K
3
0
-
C
3
2：调心滚子轴承
4：宽度系列：4系列
1：直径系列：1系列
26：内径：130 mm
-BE：最大容量设计
-XL：X-life 长寿命轴承标记
-K30：锥孔，锥角 1:30
-C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
4：
宽度系列：4系列
1：
直径系列：1系列
26：
内径：130 mm
-BE：
最大容量设计
-XL：
X-life 长寿命轴承标记
-K30：
锥孔，锥角 1:30
-C3：
C3 游隙（大于 CN 游隙）
FAG 24126-BE-XL-K30-C3轴承尺寸、参数与图纸
| 主要尺寸&性能数据 | ||
| d | 130 mm | 内径 |
| D | 210 mm | 外径 |
| B | 80 mm | 宽度 |
| Cr | 710,000 N | 径向额定动载荷 |
| C0r | 1,050,000 N | 径向额定静载荷 |
| Cur | 112,000 N | 径向疲劳极限载荷 |
| nG | 2,800 1/min | 极限转速 |
| nϑr | 1,560 1/min | 参考转速 |
| 10.412 kg | 重量 | |
| 尺寸参数 | ||
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 181.2 mm | 外圈内径 |
| d2 | 148.3 mm | 内圈滚道直径 |
| ds | 3.2 mm | 润滑孔直径 |
| ns | 6.5 mm | 润滑油槽宽度 |
| 安装参数 | ||
| da min | 141 mm | 轴肩最小直径 |
| Da max | 199 mm | 壳肩最大直径 |
| ra max | 2 mm | 最大凹槽半径 |
| 工作温度 | ||
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 200 °C | 最高工作温度 |
| 系数 | ||
| e | 0.34 | 与 X-Y 适配的 Fa/Fr 限值 |
| Y1 | 1.98 | 动态轴向载荷系数 |
| Y2 | 2.94 | 动态轴向载荷系数 |
| Y | 1.93 | 静态轴向载荷系数 |
| 附加附件 | ||
| AH24126 | 退卸套 | |
FAG 24126-BE-XL-K30-C3轴承后缀
